一、开头引言

如果你是一位家电维修师傅，正面对一台“三无”的创维电视，大概率会先查电源板——而电源板上的整流二极管，往往是故障的“头号嫌疑人”。整流二极管是电源电路中负责将交流电转换为直流电的核心元器件，利用其单向导电的“阀”特性，允许电流仅在一个方向通过，从而实现整流功能-9。在手机充电器、电脑电源适配器、电视电源板、LED驱动电源、工业设备开关电源乃至汽车发电机中，整流二极管无处不在--1。

整流二极管的失效形式多样——击穿短路、开路、漏电、正向压降异常——每一种都会导致电源输出异常、设备无法启动甚至“炸机”。掌握一套针对电源适配器和工业电源场景的整流二极管检测方法，是电子维修人员和质检从业者的必备技能。本文将结合家电维修与工业电源维修的真实场景，从基础到专业，分层次详解电源适配器整流二极管检测方法，兼顾新手易懂与专业精准，实操性强，帮助不同基础的行业从业者快速掌握整流二极管好坏判断技巧。

二、前置准备

（一）电源适配器维修整流二极管检测核心工具介绍

检测整流二极管前，先准备合适的工具。根据使用场景和精度需求，分为基础款和专业款。

基础款（新手必备，适配家电维修与入门质检场景）

• 数字万用表（带二极管档） ：这是检测整流二极管最常用的工具。选择带有二极管符号档位的数字万用表，该档位下万用表会对二极管施加约2V的测试电压，并直接显示正向压降值（单位伏特）-31。建议选择UT61E、Fluke 17B+等主流型号，具备自动量程功能，操作便捷。对于电子爱好者或家电维修新手，一台百元级别的数字万用表已足够应对日常电源适配器维修中的二极管检测需求。

• 指针式万用表（备用选择） ：部分老维修师傅习惯使用指针表。将万用表置于R×1k档，红黑表笔短接调零后使用-33。指针式万表在判断二极管极性时更为直观，适合有经验的维修人员。

专业款（适配工厂质检与批量检测场景）

• 晶体管直流参数测试仪（如DY294） ：可测试二极管的正向压降、反向电压、反向漏电流等多种直流参数，适用于专业电子维修工和工厂质检环节的快速批量筛查-。

• LCR测试仪（如HIOKI IM3590或Wayne Kerr 6500B） ：用于测试二极管的结电容特性，频率范围可达40Hz-110MHz，适用于高频开关电源中快恢复二极管的精密检测-11-13。

• 功率器件分析仪（如Keysight B1505A） ：工业级专业设备，支持高达3000V/1500A的参数测试，适用于二极管生产厂家和大型电源企业的来料质检，可精确测量正向压降、反向击穿电压、热阻等关键参数-11。

• 红外热像仪（如Fluke Ti450） ：用于在线检测整流二极管在工作状态下的发热分布，快速定位过热失效点-12。

（二）电源适配器整流二极管检测安全注意事项（重中之重）

检测整流二极管涉及带电测量，安全必须放在首位。以下4条核心注意事项需牢记：

① 断电检测优先，电容放电不可省略

检测整流二极管前，务必断开设备电源，并拔掉电源插头。尤其要注意：电源适配器、开关电源中的大滤波电容（如400V/100μF电解电容）在断电后仍储存高压电荷，可能达300V以上。操作前必须用放电电阻（如100Ω/5W）或带绝缘柄的螺丝刀短接电容正负极进行放电，否则测量时可能损坏万用表，甚至引发电击事故。

② 家电维修场景：拆板检测更稳妥

对于创维、TCL等彩电电源板或电脑开关电源，建议将电源板从整机中拆出后单独检测整流二极管。在线测量时，其他并联元件（如滤波电容、电阻网络）会干扰万用表读数，导致误判。若必须在板检测，需对照电路图确认被测二极管与其他元件的连接关系。

③ 工业电源维修场景：高压防护与散热检测

工业变频器、电焊机等设备中的整流二极管通常工作在高电压、大电流环境下（如三相整流桥，输入电压380V AC），维修时需佩戴绝缘手套，使用绝缘工具。工业整流二极管常安装在大面积散热片上，检测前应先检查散热片与二极管之间的导热硅脂是否干涸、固定螺丝是否松动——散热不良是工业整流二极管过热烧毁的常见诱因。

④ 静电防护不可忽视

肖特基整流二极管对静电较为敏感，维修时建议佩戴防静电手环，尤其是在干燥环境中操作-26。焊接前对二极管引脚进行短接放电处理，可有效避免静电损伤。

（三）整流二极管基础认知（适配电源维修精准检测）

整流二极管的核心作用是将交流电转换为脉动直流电，为后级电路提供电源-9。了解其基本结构和关键参数，是精准检测的前提。

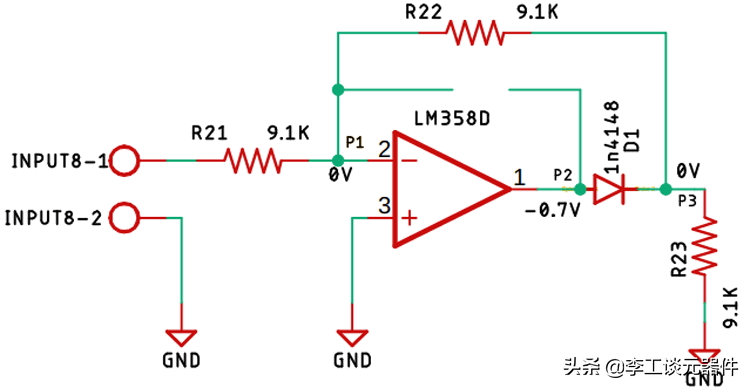

整流二极管的结构特点：功率整流二极管本质上是PN结，但与小信号二极管（如1N4148）不同，它的PN结面积大得多，结构更粗壮，封装允许安装在散热片上（螺柱安装、金属底座等）。这种“肌肉版”设计使其能够承受几安培到几十安培甚至上百安培的大电流-1。

关键参数与检测的关联：

• 正向压降（VF） ：硅整流二极管在额定电流下（如1A）的正向压降通常在0.7V~1.2V之间，肖特基二极管更低（0.2V~0.5V）。检测时，正向压降偏离正常范围，说明二极管老化或损坏-31。

• 反向漏电流（IR） ：施加额定反向电压时，漏电流应≤10μA。反向漏电过大会导致二极管发热、效率降低-。

• 反向击穿电压（VRRM） ：整流二极管的反向耐压值从50V到1000V不等（如1N4007可达1000V）。若实际反向电压超过耐压值，二极管将被击穿-1。

• 反向恢复时间（trr） ：普通整流二极管适用于工频（50/60Hz）整流，高频开关电源中需使用快恢复二极管（trr≤50ns）或肖特基二极管-11-9。

常见型号与应用场景：

• 1N4007：1A/1000V，通用整流首选，适用于电源适配器、充电器等小功率设备-1。

• 1N5408：3A/1000V，用于较大电流的电源整流（如CRT电视电源板）。

• FR307：3A/1000V快恢复二极管，用于开关电源次级整流。

• SR560：5A/60V肖特基二极管，用于高频开关电源输出整流-26。

• 桥式整流堆（GBJ/GBU/KBP封装） ：将四个二极管集成一体，常用于开关电源输入整流，检测需重点关注各臂导通一致性-50。

三、核心检测方法

（一）整流二极管基础检测法（家电维修新手快速初筛）

对于家电维修入门者，在拆机后，即使没有万用表或万用表没电，也可以通过目测法快速初筛。

操作流程：

• 在充足光线下仔细观察整流二极管的封装（DO-41/DO-201AD等轴向封装或SMA/SMB贴片封装）。

• 重点检查以下外观异常：封装裂纹、鼓包变形、引脚氧化或断裂、表面烧焦发黑、焊点周围的PCB板有烧灼痕迹。

行业适配判断标准（家电电源适配器场景） ：

• 正常特征：封装完整光滑，引脚光亮，无变色。

• 疑似损坏：壳体有裂纹或鼓包——内部芯片过热导致封装膨胀，通常伴随击穿短路；引脚根部有明显氧化发黑——长期过载发热导致；焊点周围PCB发黄发焦——该二极管长期工作在高温状态，性能已严重衰减。

注意要点：目测法只能筛查明显损坏的二极管，对于反向漏电、正向压降偏高等“软故障”无法检出，仅作为初筛手段。在工业变频器维修中，由于整流模块通常密封在散热器内，目测法基本无效，必须使用仪器检测。

（二）万用表检测整流二极管方法（家电与电源维修新手重点掌握）

万用表二极管档是检测整流二极管最常用、最核心的方法，所有电子维修从业者都必须掌握。以下以家电维修场景（如彩电电源板）为例详细说明。

核心操作步骤：

第一步：拆下二极管（或确保在线测量的条件）

将整流二极管从电路板上拆下，至少拆焊一只引脚使其脱离电路。若必须在板测量，需确认无其他元件与被测二极管并联（如滤波电容、变压器绕组），否则需拆下检测。在线检测时，若万用表显示压降异常偏低（如0.1V以下），可能为电路板上的其他通路导致的误判。

第二步：设置万用表档位

将数字万用表拨盘转至二极管档（通常标有二极管符号“→▷”）。此档位下，红表笔输出正电压，黑表笔为公共端（COM）-31。

第三步：正向导通测试

• 红表笔接整流二极管的阳极（正极，通常为无色环标记端），黑表笔接阴极（负极，有银色或黑色色环标记端）。

• 读取万用表显示的数值。

正常结果判断：

• 硅整流二极管（如1N4007、1N5408、FR307）：正向压降应为0.5V~0.9V，典型值为0.7V左右-31。

• 肖特基整流二极管（如SR560、MBR系列）：正向压降更低，约0.2V~0.5V-31。

• 若显示数值在正常范围内，说明PN结正向导通特性正常。

异常结果判断：

• 显示“OL”或无穷大：二极管内部开路，PN结断路，无法导通电流-31。

• 显示0V或极小的数值（<0.1V）：二极管已被击穿短路，失去单向导电性-31。

• 显示压降明显偏高（如>1.2V）：二极管老化严重，正向电阻增大，长时间使用会异常发热。

第四步：反向截止测试

• 交换表笔：红表笔接二极管阴极（色环端），黑表笔接阳极。

• 读取万用表显示的数值。

正常结果判断：万用表应显示“OL”或无穷大，表示反向电流极小，二极管正常截止-31。

异常结果判断：

• 显示较小的电压值（如0.3V~0.5V）：反向漏电严重，二极管已部分损坏，必须更换-31。

• 显示0V：完全击穿短路，必须更换。

第五步：综合分析判断

只有同时满足“正向导通有正常压降”且“反向截止显示OL”两个条件，才可判定整流二极管为正常。

家电维修实用技巧：

• 对于电源适配器输入端的整流桥（四个二极管集成一体），依次测量四个“臂”的正反向特性。正常时，交流输入两端对正输出端应正向导通、反向截止，交流输入两端对负输出端亦然-50。若某一路出现“全通”或“全断”，即可确认故障点。

• 测量前最好将万用表红黑表笔短接，检查表笔接触是否良好，确保电池电量充足。

（三）电源行业专业仪器检测整流二极管方法（工厂质检进阶精准检测）

对于电源适配器生产企业的来料质检、大批量检测以及精密故障分析，万用表的粗略检测远远不够。以下介绍三种行业常用的专业检测方法。

方法一：晶体管直流参数测试仪检测法（工厂批次筛查首选）

以DY294晶体管直流参数测试仪为例：

• 正向压降精确测量：将仪器设置为二极管测试模式，正向电流设定为待测二极管的额定值（如1A、3A）。仪器直接显示该电流下的正向压降，精度远高于万用表。对于1N4007，1A下正向压降应为0.7V~1.1V-1。

• 反向漏电流测量：施加80%额定反向电压（如1N4007施加800V），测量反向漏电流IR。正常值应≤10μA-。

• 反向击穿电压测试：逐渐增加反向电压，监测漏电流突变点，即反向击穿电压。实际值应在额定值的90%以上才算合格。

方法二：LCR测试仪检测结电容（高频应用专用）

在开关电源（如手机充电器、电脑ATX电源）中，整流二极管工作在高频状态，结电容Cj对开关损耗和EMI有显著影响。使用LCR测试仪（如HIOKI IM3590），设定频率1MHz，直接测量二极管两端间的电容值。普通整流二极管Cj通常≤50pF，若结电容异常偏大，高频整流效率将大幅下降-。

方法三：反向恢复时间测试仪检测法（高频电源质检必备）

对于快恢复二极管和超快恢复二极管，反向恢复时间trr是关键性能指标——它决定了二极管从导通切换到截止的速度，直接影响开关电源的效率。trr过长会导致二极管发热严重、电源效率降低甚至“炸机”-44。

使用JYS2960F或BR2962A型微电脑二极管恢复参数测试仪：

• 将待测快恢复二极管装入测试夹具。

• 设置正向电流IF（1A~10A可调）和反向脉冲Vr（固定30V）-41。

• 仪器自动测量并显示反向恢复时间trr，分辨率可达10ns-44。

• 正常判断：普通快恢复二极管trr≤50ns，超快恢复二极管trr可低至15ns以下。若trr超出规格书范围，二极管已老化或不合格。

工业电源在线检测技巧（适用于变频器、电焊机维修） ：

在工业变频器维修中，整流模块通常焊死在铜排上，拆下非常困难。此时可使用示波器配合差分探头进行在线动态检测：

• 通电后，用示波器探头（注意安全隔离！）测量整流输出的波形。

• 正常全桥整流输出应为100Hz的“馒头波”（全波整流波形）。若波形出现半波缺口，说明某只二极管开路；若波形严重畸变、出现尖峰，说明二极管存在反向恢复特性异常或漏电问题-50-51。

• 用红外热像仪扫描整流模块各臂温度：某臂温度显著高于其他臂，则该二极管导通压降偏大或存在漏电；某臂温度显著低于其他臂，则该二极管已开路，无电流通过-50。

四、补充模块

（一）电源维修场景不同类型整流二极管检测重点

针对电源维修中常见的三种整流二极管类型，分别说明其检测核心要点：

1. 普通硅整流二极管（如1N4007、1N5408）

适用于工频整流（50/60Hz电源输入级）。检测重点：正向压降是否在0.7V左右、反向漏电流是否≤10μA。此类二极管对反向恢复时间无特殊要求，万用表检测基本足够。

2. 快恢复二极管（如FR307、UF4007）

适用于开关电源次级整流（频率几十kHz~几百kHz）。检测重点：除正向压降和反向漏电流外，必须检测反向恢复时间trr。使用普通万用表无法测量trr，若在开关电源维修中怀疑快恢复二极管故障，需使用专业恢复参数测试仪或直接替换法确认。快恢复二极管严禁用普通整流二极管代换——曾有维修案例因将快恢复二极管误换为普通整流二极管，导致电源开关管屡次烧毁-。

3. 肖特基整流二极管（如SR560、MBR系列）

适用于低压大电流高频整流（如电脑电源3.3V/5V输出）。检测重点：正向压降极低（0.2V~0.5V），这是其优势特征，检测时不可误判为“压降过小”。肖特基二极管对反向耐压较为敏感，耐压值通常≤200V，反向击穿是其最常见失效形式-26。检测时尤其要关注反向漏电流是否超标——肖特基二极管轻微漏电即可导致输出电压不稳和异常发热。

（二）电源适配器整流二极管检测常见误区（避坑指南）

以下5个误区是电源维修中导致误判的高频陷阱：

误区1：万用表显示0.3V正向压降就认为二极管坏了

正向压降正常值与二极管类型密切相关：普通硅管约0.7V，肖特基管仅0.2V~0.5V-31。检测肖特基二极管时显示0.3V反而是正常的，若按硅管标准误判为损坏，会造成不必要的更换。

误区2：在路测量未确认并联关系，将正常读为异常

当二极管并联了变压器绕组、其他二极管或小电阻时，万用表测得的压降可能是并联路径的数值而非二极管本身的特性。例如，测量开关电源次级整流二极管时，若输出端并联了假负载电阻（几百欧姆），万用表可能显示异常读数。务必拆下或至少断开一端引脚后再测量。

误区3：忽略散热因素，将热失效误判为器件本身问题

工业变频器中的整流模块若散热风扇故障或散热片积尘，二极管结温可能超过150℃，导致正向压降异常升高或反向漏电流剧增-26。此时更换新的二极管后若未解决散热问题，新器件同样会快速失效。检测前先检查散热条件。

误区4：漏电检测只用万用表定性，忽略数值精度

万用表只能大致判断反向是否导通，但无法测量微安级的漏电流。对于精密电源或需要高可靠性的设备，应使用专业仪器测量具体漏电流数值——IR超过10μA就应判为不合格-。

误区5：用RX1档测小功率整流二极管

使用指针式万用表时，切勿使用R×1档测量整流二极管。R×1档输出的测试电流可达100mA以上，可能烧坏小功率整流二极管-33。应使用R×100或R×1k档。

（三）电源维修整流二极管失效典型案例（实操参考）

案例一：创维电视“三无”故障——整流二极管击穿

一台创维29TM9000电视，雷击后出现“三无”（无图像、无声音、无指示灯）。拆机检查，3.15A保险管已炸裂，电源板有明显烧灼痕迹-。用万用表二极管档检测电源输入整流桥的四个二极管，发现其中一只整流二极管正反向均导通（显示0V），已完全击穿短路。故障根源：雷击产生的瞬态高压（可达几千伏）超过二极管耐压值，导致PN结击穿。更换该二极管和保险管后，电源恢复正常。维修提示：雷击损坏的电源板，整流二极管往往是“第一受害者”，检测时应优先排查整流桥-。

案例二：LED电源“炸机”——输出整流管批次性击穿

某LED驱动电源小批量试产，上电测试时发现输出整流二极管出现随机击穿——三个并联的二极管中总有部分损坏。更换批次后仍有同样问题，部分二极管在老化测试后才出现击穿，测试时输入电压264V-。经排查，根本原因是选用的肖特基二极管反向耐压裕量不足——输出电压的尖峰在开关瞬间超过二极管耐压值。解决方案：选用耐压更高的二极管（从60V提升至100V），同时在输出端并联RC吸收电路抑制尖峰。这提醒专业质检人员：整流二极管选型必须考虑工作环境中的瞬态尖峰，留足耐压裕量。

案例三：工控电源波形缺口——桥堆开路失效

某工控电源客户反馈设备间歇性重启，整流输出波形存在缺口。现场测试发现输入220V正常，但桥堆交流端接线松动，导致一只二极管处于间歇性开路状态，半波导通丢失，输出波形呈现周期性断续-51。重新焊接桥堆引脚后波形恢复正常。此案例说明：整流电路故障不一定是二极管本身损坏，焊接接触不良同样会导致类似故障现象，排查时应先检查焊点可靠性-50。

五、结尾

（一）整流二极管检测核心（电源维修高效排查策略）

结合电源维修场景，将上述检测方法提炼为三级排查策略，帮助从业者快速定位问题：

第一级：目测与基础排查（耗时约1分钟）

• 检查整流二极管封装有无裂纹、鼓包、烧焦。

• 检查焊点是否虚焊、引脚是否氧化。

• 检查散热片固定螺丝是否松动、导热硅脂是否干涸。

• 适用场景：家电维修快速初筛、工业设备日常巡检。

第二级：万用表二极管档检测（耗时约2分钟）

• 拆下二极管或至少断开一端引脚。

• 正向导通测试：正常应显示0.5V~0.9V（硅管）或0.2V~0.5V（肖特基）。

• 反向截止测试：正常应显示OL或无穷大。

• 适用场景：电子爱好者自查、家电维修工日常维修、工厂来料抽检。

第三级：专业仪器精密检测（视设备配置而定）

• 晶体管测试仪：精确测量正向压降和反向漏电流数值。

• LCR测试仪：测量结电容（高频应用必需）。

• 恢复参数测试仪：测量快恢复二极管的反向恢复时间。

• 示波器+热像仪：在线动态检测波形与温度分布。

• 适用场景：开关电源生产企业来料全检、变频器专业维修、研发阶段器件选型验证。

掌握测量整流二极管好坏的这套分级策略，即可在5分钟内完成从快速筛查到精准判定的全过程。

（二）整流二极管检测价值延伸（电源维护与采购建议）

日常维护建议：

• 对于家电电源板，定期清理灰尘，确保整流二极管散热通畅。灰尘堆积会阻碍空气流动，导致二极管结温升高、寿命缩短。

• 工业变频器、电焊机等设备，每半年检查一次整流模块散热风扇和散热片积尘情况，每两年更换一次导热硅脂。

• 在设备老化测试中引入通断循环和温升应力测试，可提前筛除潜在失效的整流二极管-50。

采购与代换建议：

• 代换整流二极管时，务必确保新器件的耐压值（VRRM）不低于原型号、正向电流能力（IF）不低于原型号-9。

• 对于高频开关电源，必须选择同类型二极管代换——快恢复二极管不能换为普通整流管-。

• 优先选用1N4007替代1N4001~1N4006，因为1N4007耐压1000V而成本相近，具备更好的安全裕量-1。

• 在批量采购中，建议抽检关键参数（正向压降、反向漏电流）并建立来料检验记录。若正向压降在额定电流下超过规格书上限，或反向漏电流>10μA，应整批次拒收。

（三）互动交流（分享电源维修中的整流二极管检测难题）

你在维修开关电源、电视机电源板或工业变频器时，是否遇到过整流二极管检测结果与实际故障不符的情况？例如：万用表测着正常，上机后却发热严重；或者波形看起来正常但设备反复重启。

欢迎在评论区分享你在电源维修中遇到的整流二极管检测难题，一起交流排查经验。关注我们，获取更多电子元器件检测干货。
