一、为什么电子维修和电源工程师必须掌握场效应管检测方法

场效应管（Field Effect Transistor，FET）在开关电源、电机驱动、逆变器、变频器等电力电子设备中，堪称核心功率开关器件。无论是电源管理中的高频开关，还是工业电机控制中的精确调速，MOSFET的导通电阻、开关速度和耐压能力直接决定了整套系统的效率和可靠性-3。一旦场效应管出现击穿、漏电或导通不良，轻则设备停机，重则引发过流烧毁甚至安全事故。

正因为场效应管在电源和电机控制领域的不可替代性，掌握一套系统化、从基础到进阶的场效应管检测方法，无论是对刚入门的电子维修人员，还是对需要批量质检的企业工程师，都具有实实在在的价值。本文将基于开关电源、电机驱动、家电维修三个真实场景，从最基础的引脚识别、外观初筛，到万用表精准测量，再到LCR测试仪、晶体管参数分析仪的进阶应用，分层次、讲细节、配案例，帮助不同基础的读者快速掌握场效应管好坏判断的全套技能。

二、检测前你必须准备的“家伙事儿”——电源与家电场景核心检测工具介绍

（一）基础工具（新手必备，适配开关电源与家电维修场景）

进入检测环节前，先确认手头有没有这些“基本功”。以家电维修和开关电源检测为例，新手最常用的检测工具是数字万用表。选择万用表时建议购买具备二极管档（蜂鸣档）和电阻档（R×1k、R×10k）的型号，这两个档位是判断场效应管好坏的核心工具-21。

另外建议备一套防静电手环或防静电手套。MOSFET的栅极氧化层非常脆弱，人体静电在不经意间就可能击穿栅极——这是很多新手反复“误判”场效应管损坏的重要原因之一-21。

（二）专业工具（适配工厂流水线与研发质检场景）

对于专业质检人员、研发工程师或批量检测场景，仅靠万用表远远不够。推荐配备以下工具：

• 晶体管直流参数测试仪（如DY294型号）：可测试场效应管的正向/反向电压、放大倍数、反向漏电流等多种直流参数，还能测试电容耐压值-。

• LCR测试仪（数字电桥）：用于精确测量MOSFET的输入电容（Ciss）、输出电容（Coss）和反向传输电容（Crss），判断器件在高频工作下的稳定性和匹配性-。研发阶段的元器件入厂检验和产品在线分检尤其依赖这类仪器-。

• 示波器：在开关电源测试中，用示波器测量MOS管栅极驱动波形和漏源极电压波形，可以直观判断开关管是否正常导通和关断-。

（三）辅助工具

小功率直流电源（9V电池或可调电源）、镊子、引脚短路线（用于放电）、无尘布（用于清洁引脚氧化层）。

三、安全第一——电源和工业场景下场效应管检测必须注意的4件事

场效应管检测虽然不涉及高压大电流的直接冲击，但以下几类风险若不加注意，轻则损伤器件，重则危及人身安全：

1. 断电后再拆测：在开关电源或电机驱动电路上检测场效应管时，务必先将设备完全断电，并放电大电容中的残余电荷（用功率电阻短接放电）。带电测量不仅危险，且极易造成仪表损坏或触发误判。

2. 防静电是重中之重：MOSFET的栅极输入阻抗极高（典型值可达兆欧级），对静电非常敏感-3。尤其在冬季干燥环境下，人体静电电压可达数千伏。操作前务必佩戴防静电手环，或将手触摸接地金属物体释放静电。未采取防静电措施时，严禁用手直接触碰场效应管的引脚-24。

3. 引脚短路放电必不可少：万用表检测前，无论场效应管是在路还是已拆下，都要先用镊子或短路线将三个引脚相互短接一下，对内部寄生电容进行放电。若未放电，引脚间残留的电荷可能导致万用表测量结果出现严重偏差-。

4. 避免测量时触碰栅极：使用万用表电阻档测量时，手不要接触场效应管的栅极引脚，否则人体感应电压可能改变器件的导通状态，造成测量结果不可靠-。

四、场效应管基础认知——搞懂这些参数，检测才不会“瞎测”

在进行检测操作之前，先极简铺垫两个核心知识点：

1. 引脚识别——G、S、D到底谁是谁

场效应管有三个引脚：栅极（G）、源极（S）和漏极（D）。栅极是控制极，输入阻抗极高；源极和漏极之间的电流由栅极电压控制-30。快速识别的几种方法：

• 看标识：封装上通常标有G、S、D，最直接-30。

• 看封装规律：TO-220封装正面朝前，自左至右通常为G-D-S-31。

• 万用表测：用电阻档，栅极与源极、漏极之间的电阻均很大（兆欧级），而源极与漏极之间有正向导通特性-30。

• 用寄生二极管判断：N沟道MOSFET内部寄生二极管方向是从源极指向漏极，可用万用表二极管档确认-30。

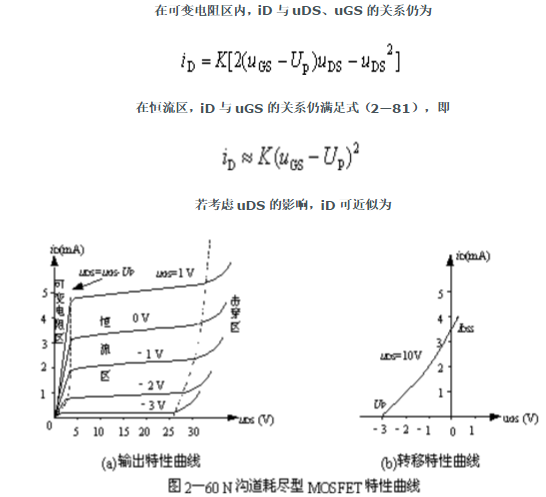

2. 关键参数——检测时需要对照什么

在判断场效应管好坏时，必须参考数据手册中的以下核心参数：导通电阻RDS(on)（正常值通常在几十毫欧到几欧之间，不同型号差异很大）、漏源击穿电压BVDS（反映耐压能力）、栅极阈值电压VGS(th)（通常在1.5V~5V之间）、栅极漏电流IGSS（正常应极小，nA级）-5-。

⚡ 极简注释：RDS(on)越小，管子导通时损耗越低；VGS(th)越低，所需驱动电压越小；IGSS若异常增大，说明栅极氧化层已受损。

五、核心检测方法（三种方法，由浅入深）

方法一：场效应管基础检测法（电源维修场景快速初筛）

操作流程：

第一步：目视检查——观察场效应管是否有明显的物理损伤：封装是否开裂、烧焦痕迹、引脚是否弯曲或断裂。如果发现烧焦或鼓包，基本可以断定已损坏-。

第二步：在路通断初判——在开关电源或电机驱动电路板断电状态下，用万用表蜂鸣档测量场效应管的D-S两极。如果听到连续的蜂鸣声（即D-S短路），说明该管大概率已击穿。需要注意的是，在路测量可能受外围电路影响，初判后应将可疑管拆下进行精确复测。

第三步：脱离电路板后的通断检查——将场效应管从电路板上拆下后，用万用表电阻档（R×1k）测量D-S两极之间的电阻。正常情况下，在未施加栅极电压时，D-S之间应为高阻态（接近无穷大）。如果测得电阻很小或为零，说明D-S已击穿损坏-21。

电源维修场景特别提示：开关电源中常见的故障模式是场效应管D-S击穿，通常伴随保险管熔断。初判时应同步检查S极取样电阻和驱动芯片输出脚是否正常，防止更换新管后再次烧毁。

方法二：万用表检测场效应管方法（新手重点掌握，适配家电维修场景）

这是使用频率最高的检测方式，操作相对简单但技巧性强，新手务必逐字阅读。

准备工作：将数字万用表调至二极管档（蜂鸣档），或使用电阻档R×10k（指针式万用表适用，因其内置9V~15V电池可为栅极提供驱动电压）-21。

步骤一：测量G-S电阻（判断栅极是否损坏） ——将黑表笔接栅极（G），红表笔接源极（S）。正常状态下，G-S之间应为高阻态（电阻极大或显示“OL”）。如果测得的电阻值很小或蜂鸣器鸣叫，说明栅极与源极之间存在短路，场效应管已损坏-24。

步骤二：测量G-D电阻——黑表笔接栅极（G），红表笔接漏极（D）。同样应为高阻态。若测得低阻值，说明栅极与漏极之间短路-21。

步骤三：测量D-S正向特性——黑表笔接漏极（D），红表笔接源极（S）。此时万用表应显示一个数值（通常是0.3V~0.8V之间的压降，因内部寄生二极管存在），表示D-S之间在正向偏置下导通-24。

步骤四：测量D-S反向特性——交换表笔，红表笔接漏极（D），黑表笔接源极（S）。此时万用表应显示“OL”或无穷大，表示反向不导通-24。

步骤五：触发导通测试（关键判断步骤） ——黑表笔接漏极（D），红表笔先短暂触碰栅极（G）（相当于给栅极充电导通），然后迅速移至源极（S）。如果场效应管正常，此时万用表显示的电阻值会发生明显变化（通常从高阻变为低阻），表示管子已被触发导通-21。

步骤六：关断测试——用镊子将G-S两极短接一下（释放栅极电荷），再重复步骤三和步骤四，观察D-S是否恢复到初始状态（正向导通、反向截止）。如果能够正常触发导通和关断，说明场效应管功能正常。

💡 万用表测量场效应管好坏核心判断标准速查：

• G-S之间：应为无穷大（高阻态）

• G-D之间：应为无穷大

• D-S正向：有0.3V~0.8V压降（二极管导通）

• D-S反向：无穷大（不导通）

• 触发测试：短触G极后D-S导通，短接G-S后D-S恢复反向截止

万用表检测场效应管常见异常判断：

• D-S正反向均导通→管子击穿

• G-S或G-D之间阻值很小→栅极已损坏

• 无法通过触碰G极触发导通→管子性能下降或已损坏-24

方法三：专业仪器检测场效应管方法（进阶精准检测，适配工厂质检与研发场景）

当万用表无法满足高精度判断需求时（例如需要确认管子是否“性能下降”而非完全损坏），需要引入专业检测设备。

1. 晶体管直流参数测试仪检测

以DY294型测试仪为例：将场效应管按正确极性插入测试座，选择“场效应管”测试模式。仪器可自动测量并显示IDSS（零栅压漏极电流） 、BVDS（漏源击穿电压） 、VGS(th)（栅极阈值电压） 等关键参数-。对照数据手册判断各项参数是否在规格范围内，若超出允许偏差，即便管子“能用”，也应判定为不合格。

2. LCR测试仪检测电容参数

MOSFET的输入电容Ciss直接影响开关速度和驱动能力。使用LCR测试仪在1MHz频率下测量Ciss、Coss、Crss，与数据手册标称值对比。若测量值偏离过大，说明器件内部结构已发生变化-。专业LCR数字电桥还可测量阻抗（Z）与相位角，进一步评估器件在不同频率下的工作稳定性-。

3. 示波器波形检测（在线动态测试）

在开关电源或电机驱动电路正常工作状态下，用示波器测量场效应管的栅极驱动波形和漏源极电压波形：

• 正常栅极波形：应呈现规则的PWM脉冲，幅值符合驱动芯片输出范围。

• 正常漏源极波形：导通时VDS接近0V，截止时VDS接近电源电压，波形边缘陡峭。

• 异常判断：若VDS波形不完整、有震荡或无法完全关断（剩余几伏压降），说明场效应管存在导通不良或开关速度下降的问题--。

4. 场效应管耐压测试仪检测BVDS

将G、S极短接并接地，在D极施加逐渐升高的反向电压，同时监测漏电流IDSS。当IDSS急剧增大时对应的电压即为击穿电压BVDS，应不低于数据手册标称值-。

六、不同类型场效应管的检测重点

（一）N沟道MOSFET与P沟道MOSFET的检测差异

N沟道MOSFET：源极通常接低电位（如地），漏极接负载。检测时使用万用表二极管档，黑表笔接D、红表笔接S测得正向压降；触发导通时栅极加正电压（红表笔触G极）-30。

P沟道MOSFET：源极通常接高电位（如电源正极）。检测时寄生二极管方向与N沟道相反（从S指向D），触发导通时需要栅极加负电压或黑表笔触G极（具体因万用表内电池极性而异）。

（二）结型场效应管（JFET）与绝缘栅型（MOSFET）的检测差异

JFET：栅极与源极、漏极之间存在PN结，可用万用表测PN结正向/反向电阻来识别管脚和判断好坏-。

MOSFET：栅极完全绝缘，G-S和G-D之间电阻应为无穷大；检测重点是触发导通/关断功能及电容参数-30。

七、场效应管行业常见检测误区（避坑指南）

以下是电子维修和电源工程师经常踩的5个坑，建议逐条对照：

八、电源与家电维修场景下场效应管失效典型案例

案例一：小批量产品中MOS管频繁烧毁——栅源电压超规格

某小批量试产产品中，客户退回一台故障机器，排查发现AO3401 MOSFET烧毁。换新后正常，但分析发现电路工作时VGS电压达到15.27V，而AO3401规格书标称VGS最大值为12V。电池满电时电压超限，最终导致MOS管过压损坏。解决方法：调整分压电阻或换用更高VGS耐压的型号（如CJK3407，VGS可达20V）-45。

启示：检测场效应管好坏不能只看“能否导通”，必须用万用表实测电路中施加到栅极的实际电压是否在规格范围内。

案例二：开关电源屡烧场效应管——外围元件连带故障

一台TCL彩电遭雷击损坏，换上场效应管后仍然烧毁。仔细排查发现：换错电容导致参数不匹配，场效应管反复过流烧坏-。

启示：更换烧毁的场效应管后，务必检查S极取样电阻、栅极驱动电阻、吸收电路元件等外围器件。只用万用表测量场效应管好坏而不排查外围，换上的新管很可能再次烧毁。

案例三：投影仪不通电——场效应管击穿伴随铜箔熔断

一台ACER投影仪通电无反应，拆机发现开关管D极到变压器之间的铜箔已烧断，在路测量场效应管AP27621已击穿。检查外围元件（S极取样电阻等）均正常后更换场效应管并修复铜箔，故障排除-。

启示：严重短路故障中，场效应管击穿往往伴随PCB铜箔或限流电阻烧毁。检测前目视检查电路板烧毁痕迹，不要直接通电测试。

九、场效应管检测核心（高效排查策略）

根据本文内容，整理出以下分级检测流程：

第一级：快速初筛

1. 断电→目视检查（封装开裂/烧焦/引脚异常）

2. 万用表蜂鸣档在路测D-S是否短路

3. 可疑管拆下后继续深入检测

第二级：万用表精测

1. 引脚短路放电→测G-S/G-D电阻（应为∞）

2. 测D-S正向压降（应有0.3V~0.8V）→反向应∞

3. 触发导通测试（触碰G极后D-S导通）

4. 短接G-S放电后恢复截止

第三级：专业仪器校验（适用于工厂质检、研发验证）

1. 晶体管测试仪测IDSS、BVDS、VGS(th)

2. LCR测试仪测Ciss/Coss/Crss

3. 示波器在线测栅极波形和漏源极波形

测量场效应管好坏的三个核心判断标准：
① 栅极与源/漏之间绝缘良好（电阻∞）；
② 漏源极体二极管单向导通（正向压降正常、反向截止）；
③ 栅极能控制漏源极导通/关断（触发测试有效）。

十、场效应管检测价值延伸（日常维护与采购建议）

（一）日常维护建议

• 存放与搬运：场效应管（尤其是MOSFET）必须存放在防静电袋中，操作时佩戴防静电手环。不使用的管子用短路环短接三引脚，防止静电累积。

• 焊接注意事项：焊接时烙铁温度不宜过高（建议≤350℃），焊接时间不超过3秒。使用接地烙铁，避免漏电流损坏栅极。

• 在路更换注意事项：更换后不要立即通电，先用万用表复核D-S、G-S之间是否正常，确认无误后再上电测试。

（二）采购与选型建议

• 采购建议：批量采购时要求供应商提供出厂测试报告，关键参数（BVDS、RDS(on)、VGS(th)）应符合数据手册。建议对每批次进行抽检测试，使用LCR测试仪或晶体管测试仪复核关键参数-。

• 选型建议：维修中更换场效应管时，不要只看型号一致，还要核对耐压值、导通电阻、栅极阈值电压、封装类型等核心参数是否兼容。替换原则：新管耐压≥原管，导通电阻≤原管，阈值电压相近。

（三）定期校准建议

专业检测仪器（晶体管测试仪、LCR测试仪）建议每年送计量校准一次，确保测试结果准确性。万用表定期用已知好管进行自检。
