一、核心写作目标

本文以“实操落地、消费电子行业适配”为核心，聚焦电子消费设备（手机、电脑主板、智能家电、影音设备等）维修场景，系统讲解IC芯片检测方法。从IC芯片在消费电子设备中的核心作用——作为运算处理、信号控制、电源管理的“大脑”，其好坏直接决定整机能否正常工作——出发，帮助不同基础的读者快速掌握芯片检测技巧，独立完成IC芯片好坏判断。本文结合消费电子维修行业专属场景，从基础的IC封装识别与工具准备，到在路电阻检测、通电电压测量，再到进阶的信号波形分析，分层呈现新手入门与专业维修人员均可受益的实用方法，同时规避检测过程中的静电损伤、表笔短路等常见风险。

二、前置准备

2.1 消费电子维修IC芯片检测核心工具介绍

基础款（新手必备，适配手机/家电维修新手）

1. 数字万用表：首选自动量程数字万用表，具备电阻挡（Ω）、直流电压挡（DCV）、交流电压挡（ACV）、二极管/通断挡。建议选择输入阻抗不低于10MΩ的型号，以免测量高阻抗电路时产生较大误差-1。消费电子维修新手入门推荐价位100-300元档位即可满足多数检测需求。

2. 放大镜/体视显微镜：消费电子领域大量使用SOP、QFP、QFN等微小封装芯片，引脚间距仅0.5-0.65mm，放大镜（10-20倍）用于观察引脚虚焊、开裂、烧毁痕迹；体视显微镜（40倍以上）用于检查QFN/BGA芯片底部焊点状况--11。

3. 防静电装备：静电放电对现代CMOS芯片的损伤往往是隐蔽而致命的——一个几伏的静电脉冲就可能在芯片内部栅氧化层上击穿导电通道-37。新手务必配备防静电手环、防静电工作台垫，并在操作前确保接地良好。

专业款（适配维修店批量/疑难故障场景）

1. 示波器（带宽100MHz以上）：用于观察芯片时钟信号、数据通信波形、PWM输出等动态信号，是判断芯片是否正常工作的核心进阶工具。

2. 直流稳压电源：用于为拆下的芯片单独供电测试，或检测板级总电流变化来判断芯片好坏。

3. 热成像仪：快速定位板级短路点——对疑似短路的电源网络施加低电压限流，热成像能直观显示发热点，精确定位故障芯片位置-56。

4. 芯片编程器/测试座：针对MCU、存储芯片等可编程器件，通过读取/校验程序内容判断芯片是否完好。

2.2 消费电子维修IC芯片检测安全注意事项

⚠️ 重中之重——以下5条是检测芯片时必须严格遵守的安全规范：

1. 静电防护第一：现代消费电子芯片（尤其是手机处理器、电源管理IC、存储芯片）对静电极为敏感。操作前务必佩戴防静电手环（接地电阻＜1Ω），工作台铺设防静电垫，避免用手直接触碰芯片引脚-36-。

2. 断电检测原则：进行在路电阻测量前，务必断开设备电源并拔掉电池/电源适配器。在路直流电阻检测时，测量前要先断开电源，以免测试时损坏万用表-44。

3. 表笔防滑防短路：任何瞬间短路都容易损坏IC芯片。取一段自行车用气门芯套在表笔尖上，长出约0.5mm，既能良好接触测试点又能有效防止打滑——即使碰上邻近引脚也不会造成短路-1。测试扁平型封装的CMOS集成电路时更要加倍小心-64。

4. 接地设备使用规范：严禁用外壳已接地的仪器设备直接测试无电源隔离变压器的设备（如老式CRT电视、音响等），以免造成电源短路波及IC芯片，导致故障进一步扩大-64。

5. 焊接安全：不允许带电使用烙铁焊接，要确认烙铁外壳接地良好。对MOS电路更应小心，焊接时间一般不超过3秒钟，使用内热式25W左右的烙铁为宜-64。

2.3 IC芯片基础认知（适配消费电子维修精准检测）

IC芯片即集成电路，将大量晶体管、电阻、电容等元件集成在一块半导体基片上，完成特定功能。消费电子维修中常见的芯片类型包括：

• 微处理器（MCU/CPU） ：设备的控制核心，通常位于主板中央区域，附近有晶振和复位电路-14。

• 电源管理芯片（PMIC） ：负责电压转换和分配，靠近电源输入接口和电池连接器，周围常见电感和电容-14。

• 音频功放/运放芯片：处理音频信号，常靠近音频接口和扬声器驱动部分。

• 接口芯片（USB、HDMI、以太网等） ：负责信号协议转换，靠近对应物理接口-11。

• 存储器（Flash、RAM、EEPROM） ：存储程序和数据，通常位于MCU/CPU附近-11。

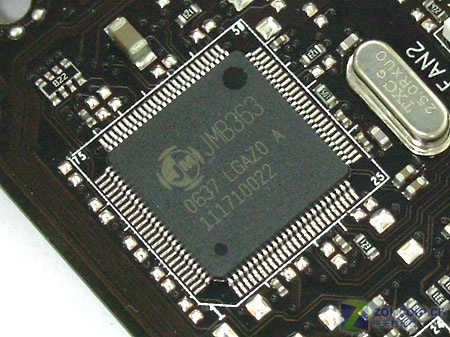

IC封装类型方面，消费电子维修中常见：DIP双列直插（老式直插芯片，引脚分布在两侧）、SOP/SOIC贴片（小型贴片，两侧引脚）、QFP/QFN方形贴片（四边引脚或底部焊盘）、BGA球栅阵列（底部隐藏焊球，无外露引脚）-11。

关键参数方面，维修检测需重点关注：供电电压（常见3.3V、5V、1.8V等）、静态功耗、引脚功能定义（查阅数据手册获取）、工作温度范围。

三、核心检测方法

3.1 IC芯片基础检测法（消费电子维修新手快速初筛）

第一步：外观目测（观察法）
在通电前先用放大镜仔细观察芯片表面和周边电路板：有无烧糊、烧断痕迹？芯片表面是否有起泡、裂纹、变色？PCB走线是否断裂？插口是否锈蚀？芯片引脚是否有氧化、虚焊或连锡？一颗“化了烟熏妆”的芯片，往往就是故障的起点-69-。

第二步：供电对地电阻初筛（表测法）
在断电状态下，用万用表电阻挡（R×100或R×1k挡）测量板上+5V（或该芯片的VCC/VDD）与GND之间的电阻值。万用表电阻挡的内部电压不得大于6V-3。如果阻值过小（例如低于50-100欧姆），说明电源网络可能存在短路，需进一步排查是芯片本身击穿还是外围电容短路-69。

第三步：通电升温法（辅助判断）
对于已确认有故障的板子，在安全电压范围内通电（若设备正常供电，不要擅自调高电压）。开机运行片刻后断电，用手指背面轻触各个芯片表面。发热异常（明显烫手）的芯片往往是故障源——内部短路导致功耗剧增。但要注意：电源芯片正常工作时有一定温升属于正常，需对比同型号正常板的温度表现-69。

3.2 万用表检测IC芯片核心步骤（消费电子维修新手重点掌握）

模块一：在路直流电阻检测法

这是一种用万用表欧姆挡，直接在线路板上测量IC各引脚和外围元件的正反向直流电阻值，并与正常数据相比较来发现故障的方法-3。操作步骤如下：

• 第一步：断开设备电源，确保电路板完全断电-3。

• 第二步：将万用表置于R×100或R×1k挡（对于数字万用表选择2kΩ或20kΩ档位）-3。

• 第三步：识别芯片的接地引脚（GND）。查阅数据手册确定GND脚位置，或用万用表通断挡测量找到与板级地线相连的引脚。

• 第四步：红表笔接GND（对于指针万用表，行业习惯将红表笔接地定义为正向电阻测量），黑表笔依次接触其他各引脚，记录读数-44。

• 第五步：交换表笔（黑表笔接GND、红表笔接触各引脚），测量反向电阻值并记录-44。

• 第六步：将测得数据与同型号正常芯片的参考数据（可从维修论坛、数据手册或实测积累获得）进行对比。如果正反向阻值均与参考值相符，则芯片大概率正常；若有引脚阻值相差过大（尤其对地短路——阻值趋近于0Ω，或开路——阻值为无穷大），则芯片可能损坏-2。

模块二：直流工作电压测量法

这是维修中最常采用的判断IC好坏的方法，在通电状态下测量芯片各引脚对地的直流电压值并与标称值比较-1。

• 第一步：设备正常通电，进入芯片正常工作模式。

• 第二步：将万用表置于直流电压挡（DCV），选择合适量程（如20V档）。

• 第三步：黑色表笔接板级GND（如电源地、USB金属外壳等），红色表笔依次测量芯片各引脚对地电压。

• 第四步：将实测电压与数据手册标称值对比。需要注意：不同工作模式下芯片某些引脚电压可能不同（如待机vs播放），测量时要确认设备所处状态-1；芯片引脚电压会受外围元器件影响——外围元件的漏电、短路、开路或变值都会使引脚电压发生变化-3。

• 判断标准：若IC各引脚电压均正常（与标称值偏差在合理范围内），一般认为IC正常；若部分引脚电压异常，应从偏离正常值最大处入手，检查外围元件有无故障，若无外围故障则IC很可能损坏-1。

模块三：交流工作电压测量法（补充）

对于输出交流信号的引脚（如音频输出、视频输出等），直流电压法无法直接判断。可以用带有dB插孔的万用表进行近似测量：检测时万用表置于交流电压挡，正表笔插入dB插孔；对于无dB插孔的万用表，需在正表笔串接一只0.1-0.5μF隔直电容-3。该方法适用于工作频率较低的IC（如电视机的视频放大级、场扫描电路等），测得的数据为近似值，可供参考-1。

模块四：总电流测量法

通过检测IC电源进线的总电流来判断IC好坏。由于IC内部绝大多数为直接耦合，当IC损坏（如某一PN结击穿或开路）时会引发后级饱和与截止，使总电流发生变化-1。操作方法：断开IC的VCC供电线路，串联电流表测量工作电流，与数据手册中的典型工作电流对比。若总电流明显偏大（数倍于正常值），通常说明IC内部存在短路故障；若总电流趋近于0，说明IC内部开路。

3.3 示波器检测IC芯片方法（进阶精准检测，适配消费电子维修店）

对于微处理器、音频功放、电源管理IC等动态信号密集的芯片，仅靠万用表难以全面判断好坏，需要示波器介入。

时钟信号检测：MCU/CPU等数字芯片通常需要外部晶振提供时钟。用示波器探头（×10档）测量芯片的XIN（晶振输入）和XOUT（晶振输出）引脚，正常应看到稳定的正弦波或方波波形，频率与标称晶振频率一致。若无波形或波形畸变，可能为晶振本身故障、负载电容异常或芯片内部时钟电路损坏-45。

数据通信信号检测：对于I²C、SPI、UART等通信总线，用示波器抓取SCL/SDA、SCLK/MOSI/MISO等引脚信号。若有数据活动但波形幅值异常（如逻辑低电平偏高、上升沿变缓），需检查上拉电阻、供电电压；若无数据活动但其他控制信号正常，芯片可能已损坏-69。

PWM输出检测：电源管理芯片和电机驱动芯片常输出PWM信号。测量输出引脚，正常应看到幅值稳定、频率与占空比可调的方波。若输出常高、常低或波形异常，需检查反馈回路和负载情况。

信号跟踪排查法：将怀疑的芯片根据数据手册指示，先检查输入、输出端是否有信号波形。如有输入信号而无输出信号，再检查芯片的控制信号（如时钟、使能、复位等）是否正常。若控制信号正常但芯片无输出，则该芯片损坏的可能性极大-64。

代换法：当所有检测手段都无法确认芯片好坏时，用已知完好的同型号、同规格IC替换被测芯片。若替换后设备恢复正常，则原芯片损坏-45。代换法是最直接有效的判断方式，但操作风险较高——需具备熟练的焊接技能，尤其是QFN/BGA封装芯片，建议使用热风枪和专业植锡工具。

四、补充模块

4.1 消费电子维修中不同类型IC芯片的检测重点

电源管理芯片（PMIC）检测重点：首先测量VIN供电引脚电压是否正常到达；然后测量各输出支路（如3.3V、1.8V、Vcore等）电压是否在标称值±5%范围内；用示波器检测开关节点的PWM波形；测量EN使能引脚电压是否满足启动条件。PMIC的常见故障模式是输出短路（对地阻值为0）或输出开路（无电压）-56。

音频功放芯片检测重点：检查电源端（正负电源）电压是否正常；用信号干扰法——手持金属镊子点触音频输入端，正常时扬声器中应有“喀喀”声；测量输出端对地直流电压（正常应为电源电压的一半左右）；若无声故障且电源电压正常，可重点怀疑功放芯片内部损坏-45。

MCU/微处理器检测重点：关键测试引脚是VDD电源端、RESET复位端、XIN/XOUT晶振信号端。不同型号MCU的RESET复位电压不同——有的是低电平复位（开机瞬间为低电平，复位后维持高电平），有的是高电平复位（开机瞬间为高电平，复位后维持低电平），检测时需查阅数据手册确认复位逻辑-45。用示波器确认晶振波形正常后，还需检查通信接口是否有数据活动。

存储芯片（Flash、EEPROM）检测重点：首先测量供电电压（通常为3.3V或1.8V）是否正常；用万用表测量各数据/地址引脚对地的正反向电阻，与同型号正常芯片对比；有条件时使用芯片编程器读取存储内容并与原始固件比对——若无法读取或校验失败，芯片可能已损坏或数据丢失。

4.2 消费电子维修IC芯片检测常见误区（避坑指南）

误区1：忽略静电防护——不少新手认为“手摸一下应该没事”，但现代CMOS芯片的栅氧化层厚度仅几纳米，一个静电脉冲就可能造成永久性损伤。操作前必须佩戴防静电手环或至少触摸接地的金属物体释放静电--37。

误区2：表笔直接触碰相邻引脚——任何瞬间短路都可能损坏IC芯片，测试时最好在与引脚直接连通的外围印刷电路上进行测量，而不是直接触碰芯片引脚本身-64。

误区3：忽视外围元件的影响——芯片引脚电压异常不一定是芯片本身损坏，可能是外围电阻、电容、电位器的故障导致的。应先从偏离正常值最大的引脚入手检查外围元件，确认外围无故障后再怀疑芯片-3。

误区4：通电状态下测量电阻——在电路通电时使用万用表电阻挡进行测量，不仅读数错误，还可能损坏万用表或导致芯片进一步损坏。电阻测量必须在断电状态下进行-44。

误区5：用低内阻万用表测量高阻抗电路——万用表内阻至少要大于被测电路电阻的10倍以上，否则会产生较大的测量误差。对于高阻抗电路，应选择输入阻抗≥10MΩ的数字万用表-1。

误区6：仅凭对地电阻值判断芯片好坏——由于IC内部有大量非线性元件，单测一个阻值不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。只有当正反向阻值都符合标准时才能断定IC完好-44。

误区7：忽略芯片工作状态对电压的影响——动态接收装置（如电视机）在有无信号时，IC各引脚电压是不同的；多种工作方式的装置在不同模式下引脚电压也不同。测量前必须确认芯片处于正常工作模式-1。

4.3 消费电子维修IC芯片失效典型案例（实操参考）

案例一：手机充电IC电源对地短路导致不开机

故障现象：某品牌手机充电后无法开机，连接充电器无任何反应。

检测过程：

• 第一步：使用万用表电阻挡测量主板主供电（VBAT）对地电阻，读数为0.5Ω，远低于正常值（通常为几十kΩ），初步判断供电网络存在短路。

• 第二步：将稳压电源输出调至该芯片标称供电电压（如4.2V），限流设置为1A，接入主板。用手触摸主板上的各个芯片表面，发现充电管理IC区域明显发热。

• 第三步：取下发热的充电IC，再次测量VBAT对地电阻，阻值恢复正常（约15kΩ），确认故障源为该充电IC内部击穿短路。

• 第四步：更换同型号充电IC后，手机正常开机充电。

启示：供电对地短路类故障可通过“限流加压+触摸发热”快速定位故障芯片，这是消费电子维修中高效且常用的方法。

案例二：液晶电视主板MCU损坏导致无图像

故障现象：液晶电视开机后背光亮、声音正常，但屏幕无图像显示。

检测过程：

• 第一步：查阅电视主板电路图，定位主控MCU芯片的供电引脚（3.3V）和LVDS输出引脚。

• 第二步：用万用表测量MCU供电电压为3.28V，正常。

• 第三步：用示波器测量MCU的晶振引脚（XIN/XOUT），晶振波形正常（24MHz正弦波），说明时钟电路工作正常。

• 第四步：用示波器测量MCU的RESET复位引脚电压。该型号MCU为高电平复位，实测RESET电压为0V（低电平），复位信号未释放。

• 第五步：排查复位电路外围元件——检查复位电容、电阻和复位IC，均正常。RESET信号来自电源管理IC的PG（Power Good）输出，测量电源管理IC的PG引脚电压异常（应为3.3V但实际为0V）。

• 第六步：进一步检查电源管理IC各输出电压，发现某一路1.2V输出为0V，该路是MCU内部核心电压。更换电源管理IC后，1.2V恢复输出，PG信号正常拉高，MCU复位释放，图像恢复正常。

启示：芯片故障往往需要逐级排查，从供电→时钟→复位→输入→输出的顺序进行检测是最有效的逻辑路径。此案例最终故障虽在电源管理IC，但检测过程验证了MCU本身完好，避免了误换主控芯片。

五、结尾

5.1 IC芯片检测核心（消费电子维修高效排查策略）

综合以上内容，将消费电子维修中IC芯片检测的分级策略如下：

第一层：基础初筛（快速定位可疑芯片）
观察法（目测烧毁/裂纹）→ 供电对地电阻检测（排查短路）→ 通电温升触摸（感知异常发热）

第二层：万用表检测（判断芯片好坏）
在路直流电阻法（断电，测量各引脚对地正反向电阻）→ 直流工作电压法（通电，对比数据手册标称电压）→ 总电流法（判断内部短路/开路）

第三层：示波器进阶检测（深度分析）
时钟信号检测→ 数据通信信号检测→ PWM输出检测→ 信号跟踪排查

第四层：代换验证（终极确认）
用同型号完好IC替换可疑IC——若设备恢复正常则原IC损坏

高效排查的核心原则：先测供电、再测时钟、接着测复位、最后测输入输出。供电正常是芯片工作的前提，时钟正常是数字芯片运行的基础，复位信号正常才能让芯片退出复位状态进入正常工作模式。遵循这个逻辑顺序，可以系统性地压缩故障范围，精准定位损坏元件-69。

5.2 IC芯片检测价值延伸（消费电子维修维护与采购建议）

日常维护建议：

1. 防尘防潮：灰尘会导致信号短路，潮湿环境会加速引脚氧化。定期用防静电毛刷清理主板灰尘，使用吸湿盒控制维修工作台环境湿度。

2. 静电防护常态化：在维修操作台铺设防静电垫，操作人员佩戴防静电手环，所有检测仪器（万用表、示波器、烙铁）确保良好接地。

3. 建立检测数据手册库：平时多积累常用IC芯片（如LM358、NE555、AMS1117系列、TP4056等）的开路电阻和正常电压数据，以便后续检测时作为参考-2。

采购建议：

1. 选择可靠供应商：从授权代理商或信誉良好的电子元器件平台采购IC芯片，警惕价格明显低于市场价的“散新货”和翻新货。

2. 核对芯片标记：收到芯片后检查表面印字是否清晰、边缘是否毛糙、引脚是否有重新上锡痕迹——这些都是判断是否翻新芯片的重要依据-14。

3. 批次一致性验证：批量采购时随机抽取样品进行在路电阻检测和上电功能测试，确保同批次芯片检测参数一致。

4. 注意型号后缀差异：同型号芯片不同后缀可能代表不同封装、温度等级或功能版本，采购时务必核对数据手册确认后缀含义与电路设计需求匹配。
