一、引言：示波器好坏检测——为什么这项技能比你想的更重要？

示波器被誉为“电子工程师的眼睛”，在从汽车售后维修到半导体研发的几乎所有电子电气行业中，它都是诊断电气故障和分析信号完整性的核心工具-5。在汽车售后维修场景中，技师需要用示波器捕捉CAN/LIN总线信号，快速锁定间歇性故障；在研发实验室里，工程师依赖示波器完成ECU调试与传感器性能验证-5；在工厂生产线，示波器被用于批量产品质检，实时筛查出信号质量不达标的缺陷品-。

无论你身处哪个行业场景，一个前提条件始终成立：示波器自身必须是可靠的。未经校验或存在故障的示波器可能会错误地表示信号频率或幅值，导致错误的故障诊断，甚至引发安全风险与产品缺陷-39。掌握一套科学、系统、行业适配的示波器检测与好坏判断方法，是每一位电子维修人员、质检工程师和电子爱好者的基本功。

本文将从行业实操落地的角度出发，按“先外后内、先软后硬”的排查原则，为不同基础的读者提供一套分层次的示波器检测实操指南——从新手可上手的基础检查与自检验证，到专业工程师需要的带宽测试与时基精度校验，一应俱全-21。无论你是刚入行的汽车维修学徒，还是在通信设备生产线上负责质量控制的质检员，都能在本文中找到适合自己的检测方案。

二、前置准备

2.1 维修/质检/研发场景下的示波器检测核心工具介绍

新手基础款（适合电子爱好者、维修学徒、入门质检员）：

• 数字万用表：最基础的测试工具，推荐选择具备电阻档（至少20MΩ量程）和直流电压档（至少0.1mV分辨率）的型号。万用表主要用于探头阻抗测量、供电电压检查等快速诊断。

• 带校准信号输出的示波器本体：绝大多数示波器面板上都有一个“Cal”或“PROBE COMP”接口，输出1kHz、约3Vpp的方波校准信号，这是新手段最快判断通道和探头好坏的便捷工具。

• 备用探头：至少准备一根已知工作正常的探头用于对比测试，这是定位故障通道或故障探头的最有效方法。

专业进阶款（适合专业质检工程师、研发测试人员）：

• 高精度信号源/函数发生器：如Keysight 33250A或AFG31000系列，用于输出标准正弦波、方波和脉冲信号，是验证示波器带宽、触发精度和垂直灵敏度的标准信号源-17。

• 示波器校准仪：如Fluke 9500B，可提供0.1mV至200V标准脉冲信号输出，用于严格符合国家标准的性能校验-11。

• 矢量网络分析仪：用于高阶带宽测试和眼图分析，尤其适用于通信设备和高速数字信号应用场景。

• 频谱分析仪：用于测量示波器基底噪声和总谐波失真（THD）等进阶指标-17。

在汽车电子质检场景中，专业团队还需要配备CAN/LIN总线协议分析模块；在电源研发实验室中，高压差分探头则是必不可少的安全工具。

2.2 示波器行业安全检测注意事项（重中之重）

检测示波器好坏时，仪器本身处于带电工作状态，安全规范必须放在首位。以下4条核心注意事项请牢记：

1. 断电检测原则：在插拔探头、连接测试线或检查电源模块之前，务必关闭示波器电源并断开供电线。带电操作不仅可能损坏仪器，更会造成电击伤害风险。

2. 输入额定值限制（最关键） ：不同示波器通道在不同阻抗下的耐压值差异巨大。以典型示波器为例：50Ω输入阻抗下，最大输入电压仅为5V峰值；1MΩ输入阻抗下，最大输入电压为150Vrms（交流耦合下为250V）-23。在接入未知信号源时，请先用万用表确认信号电压范围，必要时加装衰减器或使用高压差分探头。

3. 接地安全要求：示波器电源线必须正确接地，防止静电干扰与测量回路意外短路-50。在测量浮地系统时，切勿用普通探头切断地线进行测量，务必使用隔离通道示波器或高压差分探头。

4. 环境与预热要求：校准和检测应在温度15℃30℃、相对湿度≤80%的环境中进行-50。示波器开机后应预热至少2030分钟，待内部电路温度稳定后再进行精确测量，避免热漂移造成的读数误差-52-39。

2.3 示波器基础认知（适配精准检测）

现代示波器主要分为两大类：数字存储示波器（DSO） 和混合信号示波器（MSO）。基础型数字存储示波器如TBS2000系列（带宽70~200MHz）适用于教学实验、维修检测及入门级研发；混合信号示波器如DPO2000系列还集成了数字通道和串行总线触发功能，适用于嵌入式开发和通信协议分析等复杂场景-1。

与检测结果直接相关的核心参数包括：

• 带宽（Bandwidth） ：示波器能准确测量的最高频率，通常指-3dB衰减点。低于信号频率的带宽会导致信号幅度严重衰减-11。

• 采样率（Sample Rate） ：数字示波器每秒采集数据点的数量。采样率不足会导致波形重建失真-11。

• 垂直灵敏度（Vertical Sensitivity） ：最小可测量的电压量程，通常为1mV/div至10V/div-11。

• 时基精度（Time Base Accuracy） ：时间测量的基础精度，高性能示波器的时基误差可低至±0.1ppm-17。

理解这些参数，是后续准确判断示波器“好坏”的前提。例如，当你在检测中发现某个通道的测量值明显偏离预期时，首先要怀疑的是——是通道本身损坏了，还是垂直灵敏度校准漂移了？

三、核心检测方法

3.1 基础排查法：维修/质检场景下的快速初筛

适用场景：示波器出现无信号显示、基线异常或开机异常时的初步排查，适合维修技师和质检员快速定位故障方向。

操作流程：

1. 检查信号源与连接路径

   • 用万用表或其他已知正常的仪器确认信号源是否有正常输出，排除“信号源本身就没信号”的可能-21。

   • 检查探头钩子是否确实接触测试点，地线是否可靠接地——松动或接触不良的连接是导致“无信号”的最常见原因-21。

   • 检查探头绝缘层是否有破损、BNC接头是否松动，必要时更换为已知正常的备用探头进行对比测试。

2. 核查基本设置（排查优先级最高）

   • 通道匹配：确认当前显示的通道与实际接入信号的通道一致（如信号接在CH1，就应开启CH1显示）。

   • 输入耦合：若设置为“GND”，无论如何输入信号都会显示为零电平基线；应根据信号特性选择“DC”或“AC”耦合-21。

   • 垂直刻度（V/div） ：若输入信号幅度较小（如几mV），而V/div设置过大（如5V/div），波形将难以辨识；应逐步调小V/div，使波形进入可视范围-21。

   • 触发设置：触发源必须选为当前输入通道，触发模式设为“自动（Auto）”或“正常（Normal）”，并调整触发电平至信号幅度范围内-21。

3. 快速判断结果

   • 若以上检查和调整后波形正常显示 → 仪器基本正常，问题出在之前的连接或设置上。

   • 若更换通道后正常 → 原通道可能损坏，需进一步检测。

   • 若所有通道均无信号且设置无误 → 可能涉及电源模块或主板电路异常，需专业维修。

3.2 内部自检与校准信号验证法（新手重点掌握）

适用场景：新手上手时的基础验证，也是定期质量检查的首选方法。利用示波器自带的校准信号（通常为1kHz方波）即可完成通道和探头的基本判断。

操作步骤：

1. 内部自检（Self Test）

   • 关闭所有输入通道，断开所有外部信号线。

   • 进入示波器菜单中的“Utilities”→“Self Test”→“Run Self Test”-50。

   • 若显示“Pass”则通过；若显示“Fail”，需记录错误代码并参考用户手册排除故障。建议每6个月执行一次自检-50。

2. 探头补偿调节（同时验证探头与通道）

   • 连接探头至CH1通道，确认探头的衰减比设置（1X或10X）与示波器通道设置一致-50。

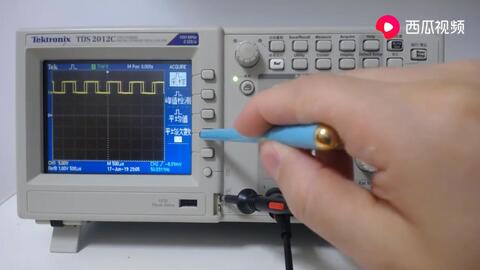

   • 将探头接到示波器“Cal”接口（输出1kHz方波校准信号），调整垂直档位至合适范围（如500mV/div）-50。

   • 观察屏幕上的方波波形：正常的波形应为边缘陡峭、顶部平坦的方波；异常的波形会出现圆角、过冲、欠冲或基线漂移-43。

   • 使用非金属螺丝刀调节探头补偿电容旋钮，直至波形上升沿和下降沿垂直对称，顶部平直无畸变-50。

   • 重复以上步骤测试所有通道，以及不同衰减比下的探头表现。

3. 判断标准

   • 所有通道均能显示校准信号且方波形态正常 → 仪器基本功能正常。

   • 某通道无显示 → 该通道可能损坏。

   • 校准信号方波畸变且无法通过探头补偿调节改善 → 该探头内部元件老化或损坏。

3.3 行业专业仪器检测法（进阶精准检测）

适用场景：工厂流水线的批量质量校验、研发实验室的高精度验证，以及有CNAS认证要求的专业检测机构。

核心方法一：万用表阻抗测量法（验证探头好坏）

使用万用表的电阻档可快速判断探头内部是否存在断路或阻抗异常：

• 将万用表调至电阻测量模式，选择较高量程（如20MΩ）-41。

• 将万用表探针分别接触探头BNC头的中心信号针和外部接地环-41。

• 合格标准：1X探头的输入阻抗约为1MΩ ±5%；10X探头的输入阻抗约为10MΩ ±10%-43。

• 若万用表显示极高的电阻（超过几兆欧姆）或完全不通 → 探头内部断路损坏-41；若阻抗显著低于标称值（如10X探头测得5MΩ）→ 探头内部元件老化-43。

核心方法二：带宽验证法（验证通道性能）

带宽是示波器最核心的性能指标，衰减量超过-3dB意味着仪器已无法准确测量该频率的信号。

• 使用信号源输出正弦波，频率逐步增加至接近示波器标称带宽（如100MHz带宽的示波器测试80MHz信号）-43。

• 观察并记录不同频率下波形的幅度变化。

• 判断标准：若在标称带宽附近的幅度衰减超过30%，说明通道的高频特性已明显退化-43。

核心方法三：时基精度与触发性能验证

• 输入已知频率的标准方波，测量示波器显示的时间间隔，与信号源标称值对比。

• 合格标准：扫描速度线性度误差≤±3%，时间基准误差≤±0.1ppm-17。

• 触发灵敏度测试：输入微弱信号（如1mV@100MHz），观察示波器能否稳定触发，合格标准为最小触发电压≤1mV-17。

对于有CNAS认证要求的计量检测机构，还需执行更完整的检测项目，包括垂直灵敏度校准（线性度误差≤1.5%）、偏置电压误差（≤±0.5%）、总谐波失真（THD≤1.5%@1MHz）以及绝缘强度测试（1500VAC/60s）等-17。

四、补充模块

4.1 不同类型示波器的检测重点

行业适配提示：汽车电子质检中，示波器主要用于CAN/LIN总线信号质量评估，因此重点检测触发稳定性和协议解码功能；电源研发实验室中，高压隔离和共模抑制能力则是优先关注的指标-11。

4.2 示波器行业检测常见误区（避坑指南）

以下5个高频误区在实际工作中极易导致误判，请务必留意：

1. 误区一：不预热就直接测量。示波器在冷却状态下内部电路特性与热平衡状态不同，直接测量可能导致不可靠的测量值-39。正确做法：开机后预热至少20~30分钟。

2. 误区二：忽略探头补偿调节。很多维修人员拿到探头就直接使用，忽略了探头与通道之间的阻抗匹配调节，导致波形畸变而不自知-50。正确做法：每次使用前或更换探头后，都应进行探头补偿调节。

3. 误区三：用普通探头测量高压或浮地信号。普通探头的地线与示波器机壳和电源地线相连，测量高压或浮地系统时极易造成短路损坏。正确做法：测量高压信号时使用高压差分探头或衰减器-23。

4. 误区四：认为自检通过就代表一切正常。内部自检功能只能验证一些非常内部的状态（主要是存储器和核心逻辑），垂直灵敏度漂移、时基误差等需要通过外部信号源来验证-。

5. 误区五：忽略连接端口清洁。BNC接口上的氧化层或碎屑会导致接触电阻增大和信号失真-39。正确做法：定期用异丙醇和无绒软布清洁连接器触点-39。

4.3 示波器行业失效典型案例（实操参考）

案例一：工厂质检——CH2通道无显示问题

场景：某消费电子代工厂的生产线质检环节，一名质检员在使用示波器检测产品时，发现CH2通道接入信号后无任何波形显示。排查过程：首先更换信号源至CH1通道，波形正常→说明信号源无问题；随后将CH2的探头换到CH1上，波形正常→说明探头无问题；将CH1的信号用转接线接入CH2仍无显示→锁定问题出在CH2通道本身。检测方法：将示波器切换到“自检”模式，执行内部自检发现错误代码指向通道2 ADC模块。解决方案：送修更换ADC模块，或暂时使用CH1和CH3替代检测，同时安排仪器校准与维修。经验：这种场景下“替换法”是最快的诊断手段——从信号源到探头到通道逐级替换排查，可在3分钟内锁定故障范围。

案例二：研发实验室——探头老化导致的信号失真

场景：某汽车电子研发团队在测试发动机控制单元输出的100MHz方波信号时，发现波形顶部出现明显的圆角和基线漂移，与设计规范严重不符。排查过程：团队最初误判为PCB设计问题，花费数小时排查电路和元件。后尝试更换探头，波形恢复正常。检测方法：用万用表测量异常探头的输入阻抗，发现标称10MΩ的10X探头实测仅为5.2MΩ，严重偏离标称值-43；同时用已知良好的探头进行对比测试，异常探头读数差异超过5%-43。解决方案：更换老化探头，并在探头日常管理中加入周期性阻抗检测流程。经验：探头老化和补偿失效是波形畸变的首要怀疑对象，在调试异常波形时，应首先排除探头问题，避免在错误的方向上投入大量时间。

五、结尾

5.1 示波器检测核心（行业高效排查策略）

掌握示波器好坏判断的关键在于遵循“先外后内、先软后硬、逐级排查”的逻辑框架-21。根据不同的检测场景和精度要求，建议采用分级检测策略：

第一级——基础排查（适用于任何场景） ：
检查信号源→检查探头连接→核查通道设置、耦合方式和触发设置→必要时更换备用探头对比。

第二级——自检与校准信号验证（适用于新手上手与日常质检） ：
执行内部自检→测试所有通道的校准信号→检查探头补偿→记录波形形态。

第三级——专业仪器校验（适用于研发验证与计量校准） ：
万用表测量探头阻抗→信号源验证带宽与时基精度→全套性能参数检测（垂直灵敏度、触发抖动、总谐波失真等）。

核心记忆点：在大多数情况下，“换一个通道或换一根探头”是最快捷的诊断方法——它能帮你迅速区分“仪器本体故障”和“外围连接问题”。

5.2 示波器检测价值延伸（日常维护与采购建议）

日常维护建议：

• 每6个月执行一次内部自检并记录结果-50。

• 每次使用前快速校准探头补偿，尤其是更换探头后-50。

• 定期清洁BNC接口和探头连接器，使用异丙醇和无绒软布擦拭-39。

• 存放于防潮箱中，避免电缆过度弯折-43。

• 避免在潮湿、多尘环境中使用，保持散热孔清洁-21。

校准与采购建议：

• 所有示波器推荐的校准期限为12个月，使用者可根据实际使用环境调整-。

• 建议在两次相邻校准之间进行“期间核查”——用简单实用的方法检验设备是否处于校准状态-。

• 采购新示波器时，应结合自身业务场景选择：维修场景优先考虑基础型数字存储示波器（高性价比、易用性强）；研发场景优先考虑混合信号示波器（带宽高、分析功能强）；汽车电子质检场景需额外考虑CAN/LIN总线分析功能-1。

5.3 互动交流（分享你的示波器检测难题）

你在实际工作中是否遇到过示波器检测方面的困惑？比如：

• 在维修场景中，遇到过“波形正常但测量数值明显偏小”的情况吗？

• 在工厂质检线上，如何高效完成大批量示波器的性能核查？

• 在研发实验室，是否有过“探头补偿调好了但过几天又漂移”的烦恼？

欢迎在评论区分享你在示波器检测中遇到的真实难题或实用技巧，我们将在后续内容中针对高频问题进行深度解答。也欢迎关注获取更多电子仪器检测的实操干货，每一次精准测量，都始于对工具的信任；而对工具的信任，始于每一次认真校准。
