本文摘要：LMB功放是专业音频与微波通信系统中的关键放大部件——在舞台演出、影视制作、广播通信等场景中扮演着信号放大的核心角色。本文基于Labtech微波放大器（LMB004-006系列）与Lectrosonics LMb腰包式发射机两类主流LMB功放的行业应用数据，系统讲解从万用表基础检测到频谱分析仪专业测试的分级检测方法。无论您是专业音响工程师、广播系统维护人员，还是电子爱好者，本文都能帮您快速掌握LMB功放好坏判断的核心技巧，规避检测过程中的安全风险与常见误区。

一、前置准备

1. LMB功放检测核心工具介绍（基础款+专业款）

基础工具（新手必备） ：

• 数字万用表（DMM） ：必备核心工具，推荐至少具备直流/交流电压（DC/AC V）、电阻（Ω）、二极管档位，精度要求0.5级或以上。使用万用表检测LMB功放好坏时，万用表可完成供电电压测量、输出端直流偏移检测、引脚间电阻测试等核心操作-32。

• 防静电腕带与镊子：LMB功放内部多为精密半导体器件（如LDMOS、GaN、GaAs功率管），静电放电可造成不可逆击穿，防静电措施不可省略-26。

• 信号源（手机或播放器+测试音频） ：简易信号源，用于初步判断音频LMB功放的放大功能是否正常。

专业工具（适配行业批量/高精度检测场景） ：

• 矢量网络分析仪（VNA） ：微波通信场景下检测LMB功放S参数（S11回波损耗、S21增益）的核心仪器，需覆盖工作频率范围（如2-18 GHz频段），动态范围≥50dB-43。

• 频谱分析仪：分析LMB功放的输出频谱纯度、谐波失真、邻道抑制比（ACLR）等关键指标，频率范围需覆盖被测频段-43-。

• 射频功率计：精确测量LMB功放的输出功率，是判断功放性能退化的直接依据。

• 音频分析仪：专业音频场景下测量LMB功放的总谐波失真（THD+N）、信噪比（SNR）、频率响应等指标，如Audio Precision APx555等型号-11。

• 大功率衰减器：射频检测时接在功放输出端，防止高功率信号损坏频谱分析仪等精密设备-43。

2. 专业音频与微波场景LMB功放检测安全注意事项

⚠️ 重中之重：以下4条安全事项必须严格执行

① 断电检测为先，放电不可省略
检测LMB功放内部电路前，务必断开所有电源输入。对于微波LMB功放中的高压电源模块（如行波管功放的高压电源），断电后需等待至少2-3分钟让内部高压电容充分放电，方可进行后续操作-26。

② 静电防护（ESD）强制要求
LMB功放中的功率管多为LDMOS、GaN、GaAs等静电敏感器件，操作时务必佩戴防静电腕带，工作台需铺设防静电垫，焊接时使用防静电烙铁-26。

③ 仪器连接顺序规范
射频LMB功放检测时，必须遵循 “先接衰减器/负载，后通信号” 的顺序。上电顺序通常为：先开低压控制电源，再加高压/主电源；关机时反之-26。带载状态下严禁热插拔输入/输出连接器。

④ 射频辐射与高温防护
微波LMB功放工作时会产生射频辐射，测试人员需保持安全距离。大功率LMB功放运行时功放管表面温度可达85℃以上，检测前务必确认散热系统工作正常，避免烫伤-26。

3. LMB功放基础认知（适配行业精准检测）

LMB标识在不同行业指代两类主流功放产品，检测前需先明确您手中的属于哪一类：

类型一：微波固态LMB功放（Labtech LMB004-006系列）
应用于卫星通信、无人机（UAV）、军工电子、雷达系统等场景。特点：窄带限幅放大器，工作频率覆盖微波频段（如LMB004-006适用于行波管驱动），轻量化、气密密封、内置电压调节，适合军用环境-1-2。核心检测参数包括：增益平坦度、输出功率压缩特性、工作温度范围内的增益稳定性。

类型二：无线音频LMB发射机（Lectrosonics LMb系列）
应用于影视制作、舞台演出、剧场、宗教场所等专业音频场景。特点：数字混合无线UHF腰包式发射机，50mW射频功率，75MHz调谐带宽，支持24bit数字音频-3-6。核心检测参数包括：射频输出功率、调谐范围、音频输入增益控制、电池供电电压。

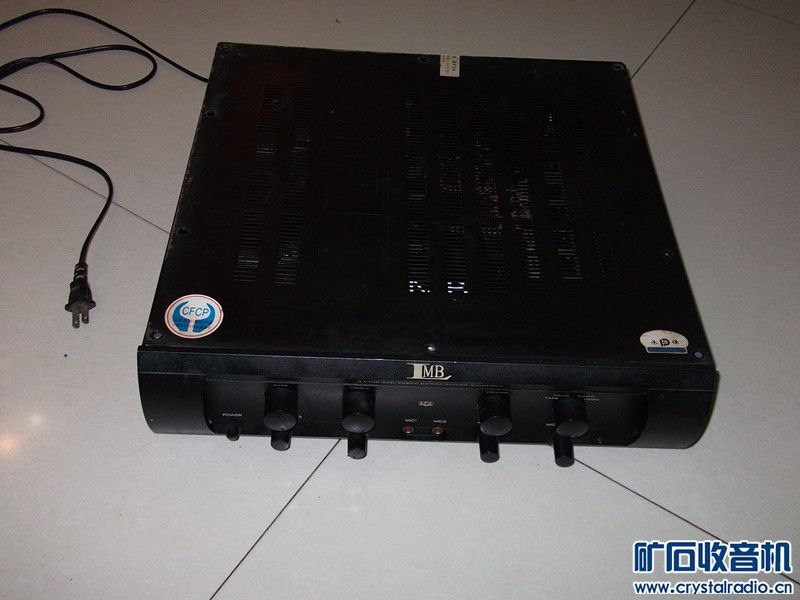

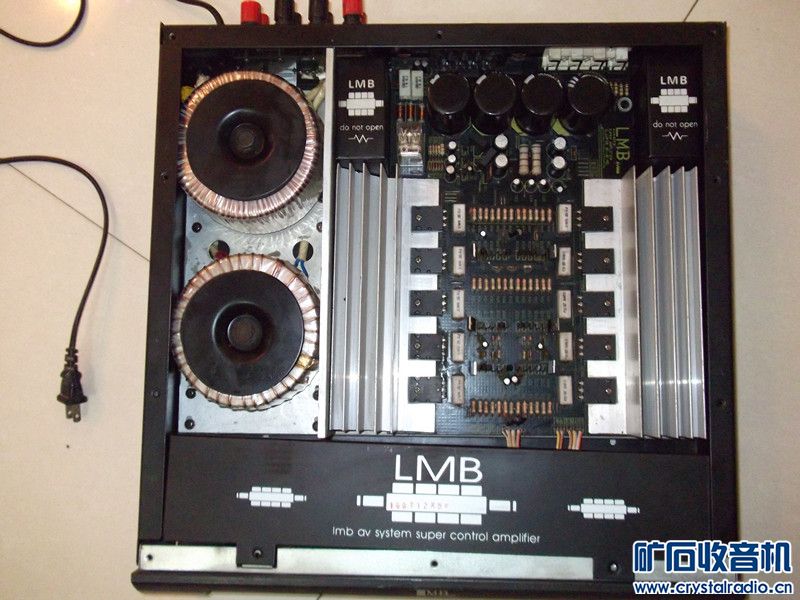

类型三：家用/舞台功放LMB（力之霸LMB系列）
多见于国内民用和专业音响市场（如LMB-AV889、LMB-PM838等型号），为传统模拟功率放大器。核心检测参数包括：中点电压（输出直流偏移）、功放管PN结特性、供电电压-22-23。

💡 快速定位小技巧：若设备外观为金属腰包带天线接口且有麦克风输入口，大概率是无线音频发射机（类型二）；若为机架式金属壳体带射频接口，属于微波功放（类型一）；若为家用功放机箱带音箱接线柱，则是传统音频功放（类型三）。

二、核心检测方法

1. LMB功放基础初筛法（断电目检+电阻快速判断）

无需通电，适配快速初筛和批量抽检场景：

第一步：外观检查

• 检查LMB功放壳体是否有烧焦痕迹、变形或裂痕。

• 检查输入/输出接口（射频SMA/N型接头、音频XLR/6.35mm接口）是否有氧化、松动、焊点脱落。

• 检查电路板（若有条件拆盖）是否有铜箔烧黑断裂、电容鼓包、电阻烧焦等现象。维修案例中曾发现力之霸LMB-PM838型功放正电源供电线铜箔烧黑断裂导致无输出-21。

• 检查散热风扇是否卡死（适用于机架式LMB功放）。

第二步：电阻档快速测试
将万用表调至电阻档（Ω档），不接电源：

• 电源输入端正反向电阻：测量LMB功放电源输入端（如DC输入口或电源插头两端，开关需置于“ON”位置），正常应有数百欧姆的电阻值，若阻值偏小许多或趋近于零，说明内部存在短路-。

• 输入/输出接口对地电阻：测量射频输入口中心针脚对地电阻、音频输入口信号脚对地电阻。若电阻为0或无穷大（开路），说明接口或内部电路异常。

第三步：功率管初步判断
对于传统LMB音频功放，可测量功放管各引脚间电阻是否符合PN结导通特性（正向导通、反向截止），若有短路或断路则说明功率管损坏-21-51。

2. 万用表检测LMB功放方法（新手重点掌握）

万用表是判断LMB功放好坏的入门级核心工具，以下分三大模块讲解：

模块一：供电电压检测

操作步骤：

1. 将万用表调至直流电压档（DC V），量程选择高于LMB功放标称供电电压（如12V设备选20V档）。

2. 红表笔接电源输入正极，黑表笔接负极（或接地端）。

3. 通电后读取数值。正常值应与标称电压相符，波动不超过±5%。

行业判断标准：若电压缺失或严重偏低，先检查保险丝是否熔断、电源线是否断路、电源模块是否损坏-54。对于无线音频LMb发射机，测量电池触点电压是否达到2×AA电池（约3V），若低于2.5V则需更换电池。

模块二：输出端直流偏移检测

这是判断LMB功放输出级好坏的核心指标。输出端直流电压过高会直接损坏后级设备（如音箱、后级功放、天线系统）。

操作步骤：

1. 万用表调至直流电压档（DC V），建议使用200mV档位以提高精度-。

2. LMB功放不接负载（输出端空载），上电。

3. 红表笔接输出端正极（射频输出口中心针脚或音频输出端），黑表笔接地。

4. 分别测试LMB功放的各输出通道。

行业判断标准：

• 理想值为0V。实际应用中，功放输出直流电压在±100mV以内可视为正常-。

• 若出现明显直流电压（如±数伏甚至更高），说明输出级存在故障——可能是功放管击穿、偏置电路失效或中点伺服电路异常。

• 维修案例中，测到输出端负压（如-12V）直接指向功率放大电路故障-21。

常见误区提醒：测量输出直流偏移时必须断开负载（不接音箱/天线），否则无法准确测量且可能损坏负载。

模块三：关键引脚电阻与导通检测

操作步骤：

1. 万用表调至电阻档（Ω档），断电状态下操作。

2. 测量LMB功放输入端子与接地之间的电阻——正常应有数kΩ以上的阻值-35。

3. 测量各电源引脚与接地之间是否有短路（阻值接近0即为短路）。

4. 对于有明确引脚定义的LMB功放模块，测量相邻引脚间电阻是否在正常范围，异常情况（开路或短路）需进一步排查。

专业技巧：采用“对比法”——同时测量LMB功放的多路相同通道（如左声道与右声道、主通道与备用通道），对应点电阻值相差过大即可快速锁定故障位置。维修案例中正是通过对比两声道对应三极管基极电阻差异，发现一只三极管b-e极断路，更换后故障排除-51。

3. 行业专业仪器检测LMB功放方法（进阶精准检测）

专业仪器一：矢量网络分析仪（VNA）检测微波LMB功放

适用于卫星通信、无人机、军工雷达等场景的LMB微波功放检测，可精确测量S参数。

增益与功率平坦度检测：

• 使用VNA扫频测量S21参数，绘制增益-频率曲线。

• 计算LMB功放在工作频带内的增益波动值。行业标准要求：增益波动应控制在±0.5dB以内-43。

回波损耗（S11）检测：

• VNA测量输入端反射系数。

• 行业判断标准：S11 ≤ -10dB，否则说明阻抗匹配不良-43。

专业仪器二：频谱分析仪检测

输出功率检测：

• 配合大功率衰减器（建议40dB以上衰减值，功率容量≥200W），将LMB功放输出接入频谱分析仪-43。

• 测量饱和输出功率（Psat）是否达到标称值。

• 基站级LMB功放输出功率范围10-100W，移动终端级为0.3-0.6W-43。

线性度与失真检测：

• 输入单音信号，逐步增加输入功率，观察1dB压缩点（P1dB）——输出功率偏离线性增益1dB时的功率值，是衡量LMB功放线性度的核心指标-43。

• 输入多载波信号，用频谱仪测量主信道与邻道功率比（ACLR），ACLR恶化说明LMB功放非线性失真超标-26。

专业仪器三：音频分析仪检测专业音频LMB功放

总谐波失真（THD+N）检测：

• 依据GB/T 12060.5-2011标准-11，在1kHz测试频率下，THD应≤0.05%-11。

频率响应检测：

• 20Hz-20kHz范围内测量增益波动，应≤±0.5dB-11。

信噪比（SNR）检测：

• 无输入信号条件下测量输出噪声电平，SNR应≥110dB（A计权）-11。

专业仪器四：射频功率计

• 直接读取LMB功放的精确输出功率值（单位dBm或W）。

• 适用于产线批量抽检和现场快速判断功率是否达标。

行业在线检测技巧（工厂/演出现场不拆焊） ：对于模块化设计的LMB功放（如广播发射机功放模块），可在设备工作状态下测量板上预设测试点的电压值，与正常板对比即可快速判断。中波转播台的培训案例中，技术人员正是通过对比正常板与故障板的不同测量值，掌握了判断功放板场效应管好坏的方法-31。

三、补充模块

1. 行业不同类型LMB功放的检测重点

类型一：微波窄带限幅LMB功放（Labtech LMB004-006）检测重点

• 核心检测：工作温度范围内的增益稳定性（-40℃至85℃）-1-43。

• 输出功率压缩特性：验证输入功率大动态范围下输出功率是否被有效限幅压缩。

• 气密性检查：封装是否完好（影响军用环境适应性）。

类型二：无线音频LMb发射机检测重点

• 射频输出功率检测：标称50mW（部分地区100mW EIRP），使用功率计验证-6。

• 调谐带宽与频率精度：75MHz范围内频率步进精度（25kHz或100kHz）-3。

• 音频输入通道检测：测试输入增益控制范围（1dB步进），验证音频信号能否正常调制至射频载波。

类型三：家用/舞台LMB音频功放（力之霸系列）检测重点

• 中点电压检测：输出端直流偏移是判断输出级好坏的核心指标，理想值0V-。

• 功放管检测：测量PN结正向导通、反向截止特性-21。

• 保护电路功能验证：扬声器保护继电器是否正常吸合、过热/短路保护是否触发-22-54。

2. 专业音频与微波场景LMB功放检测常见误区（避坑指南）

误区①：只测供电电压就判定功放正常
供电电压正常只能说明电源模块基本工作，不代表LMB功放的放大功能和输出级正常。必须同时完成输出直流偏移、增益、失真等核心指标检测。

误区②：不接衰减器直接用频谱仪测大功率LMB功放
这是最危险的检测误区之一。大功率LMB功放输出可达数十瓦甚至上百瓦，直接接入频谱分析仪会瞬间烧毁仪器输入前端。务必先接大功率衰减器（建议40dB以上，功率容量≥200W）-43。

误区③：盲目更换功率管不排查前级驱动电路
更换功率管前必须先排查前级驱动信号是否正常、偏置电路是否稳定、保护电路是否完好。维修案例显示，盲目更换功率管后再次烧毁，往往是因为驱动级信号异常或驻波保护电路失效-26。

误区④：忽略散热系统检测
LMB功放的功率管在高热环境下寿命大幅缩短。检测时应确认风扇运转正常、散热片清洁无积灰、导热硅脂未干涸-26。

误区⑤：微波LMB功放检测忽略阻抗匹配
射频LMB功放必须在匹配负载（通常50Ω）下检测，失配会导致驻波比（VSWR）升高，反射功率损坏功放管。检测时应确保负载VSWR ≤ 1.5:1-26。

3. 专业音频与微波场景LMB功放失效典型案例

案例一：力之霸LMB-PM838型功放——开机继电器不吸合（传统音频功放场景）

故障现象：开机后听不到扬声器保护继电器吸合声。

检测过程：先测保护电路e3正端电压略低于1V，判断保护电路可能动作。测L声道中点电压，万用表指针快速左偏，显示较高负压。拆机检查发现L声道电路板上一段铜箔烧黑断裂，经分析为正电源供电线。测量该声道功放管2SC3280各脚间电阻，发现异常。

解决方案：修复烧断的铜箔，重新焊接电源供电线，更换损坏的功放管后继电器正常吸合，功放恢复正常-21。

案例二：力之霸LMB-AV889型功放——开机无音（扬声器保护电路故障）

故障现象：开机后继电器有时能吸合但延迟时间明显变长，有时干脆不吸合。

检测过程：从“继电器能吸合但延迟变长”这一特征判断故障在扬声器保护电路而非功率放大级。重点检查延时电路的R3、C3元件，发现C3存在漏电现象。

解决方案：更换漏电的C3电容，故障排除，继电器吸合恢复正常-23。

案例三：射频功放模块开路保护触发（微波/通信场景典型故障）

故障现象：LMB射频功放频繁触发保护，输出功率不稳定或无输出。

检测分析：开路保护触发通常由输出端口开路（如天线断开）引起。开路导致电压驻波比（VSWR）急剧升高，射频能量无法有效传输而反射回功放，引发热积累或电压击穿。

解决方案：检查天线连接器和馈线是否完好，确保输出端口始终连接匹配负载（50Ω）。若保护电路本身故障，需检修驻波保护电路的检测和响应功能-。

四、结尾

1. LMB功放检测核心（行业高效排查策略）

根据您的行业场景和LMB功放类型，建议采用以下分级排查策略：

基础排查（所有行业通用，5分钟内完成） ：

1. 外观检查→断电电阻初筛→供电电压确认

音频LMB功放（舞台/广播/家用场景）核心排查流程：

1. 断电检测：电源输入电阻、功放管PN结特性

2. 上电检测：供电电压、输出直流偏移（≤100mV为正常）

3. 信号检测：输入测试音频，观察输出波形（借助示波器或音箱）

4. 保护电路验证：继电器吸合是否正常、过热保护是否触发

微波/射频LMB功放（卫星通信/无人机/军工场景）核心排查流程：

1. 安全准备：大功率衰减器连接→匹配负载（50Ω）确认

2. 基础检测：供电电压、直流功耗、散热系统

3. 专业检测：VNA测增益与回波损耗→频谱仪测输出功率与线性度（P1dB、ACLR）

4. 环境验证：高低温循环测试验证增益稳定性

判断LMB功放好坏的核心口诀： “一看二测三通电，供电输出加失真；射频必接衰减器，散热阻抗莫忽视。”

2. LMB功放检测价值延伸（行业维护与采购建议）

日常维护建议：

• 定期（建议每季度）检测LMB功放的输出直流偏移和供电电压，记录数据以便追踪性能退化趋势-35。

• 每半年清洁一次散热器和风扇，检查导热硅脂是否需要重新涂抹。

• 射频LMB功放使用前后检查连接器是否紧固，确保负载阻抗匹配（VSWR ≤ 1.5:1）。

• 无线音频LMb发射机长期闲置时取出电池，防止漏液腐蚀电路。

采购与校准建议：

• 采购LMB功放时，务必确认工作频段（微波功放）或音频指标（音频功放）符合您的实际需求。

• 微波LMB功放建议选择知名品牌（如Labtech等），确保军工级可靠性和气密密封性能-1。

• 建议每年送专业校准机构进行一次性能复测，特别是用于关键系统的LMB功放。

• 购买二手LMB功放时，务必完成本文的全部检测流程后再投入使用。
